一．全自动注油机概述

全自动注油机是一种可以替代传统手工作业的新型机器。这样更方便、更有效率。它可以自动完成几个不同工位的装配过程，包括三轴系统送给主体油瓶和盖子上料、注油、预装盖子、压紧盖子、自动排料。



二．三维图片



三．主要技术参数及特点

1、控制系统：步进、伺服电机；分割器；气缸；马达

2、控制模式: plc 人机界面 运动控制卡

3、生产能力: 4-5秒/个

4、电源：ac220v/50hz

5、气源：0.5mpa—0.7mpa

6、整机外型尺寸（长*宽*高）：2205mm×1400mm×2210mm

 7、重量：约 300kg



 四．各工位简介

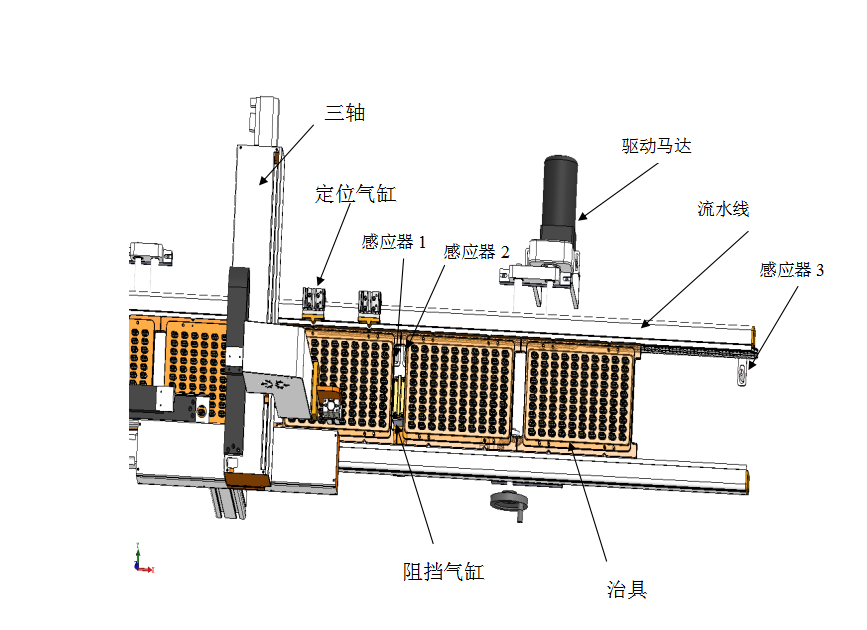

 1、 送电子烟油瓶主体流水线

主体流水线图片



送电子烟油瓶主体:人工将整盘装满油瓶的吸塑盒摆放在制定的治具板上，盖上治具盖板，然后放入主体传送链条前端，自动模式下，传送链条开始转动将油瓶治具板传送到指定的阻挡气缸的位置，感应器1感应到后，传送链条停止转动，定位气缸伸出定位，再将触摸屏上面的运行模式切换为连动模式后，按下启动键，通过三轴连动系统自动把主体油瓶依次放入到转盘上的夹具上，转盘依次转动。取完100个料后，定位气缸缩回，阻挡气缸下降，链条开始转动。当感应器2由亮到灭时，阻挡气缸上升。当感应器3被感应到时，流水线停止转动，报警灯报警提示人工取走夹具。报警解除后，设备继续正常工作。





2、注油工位





                                                     2工位图片



注油:当转盘旋转时，传感器收到信号，注油阀将20l不锈钢压力桶提供的油注入瓶内。我们可以在触摸屏上设置注油时间。

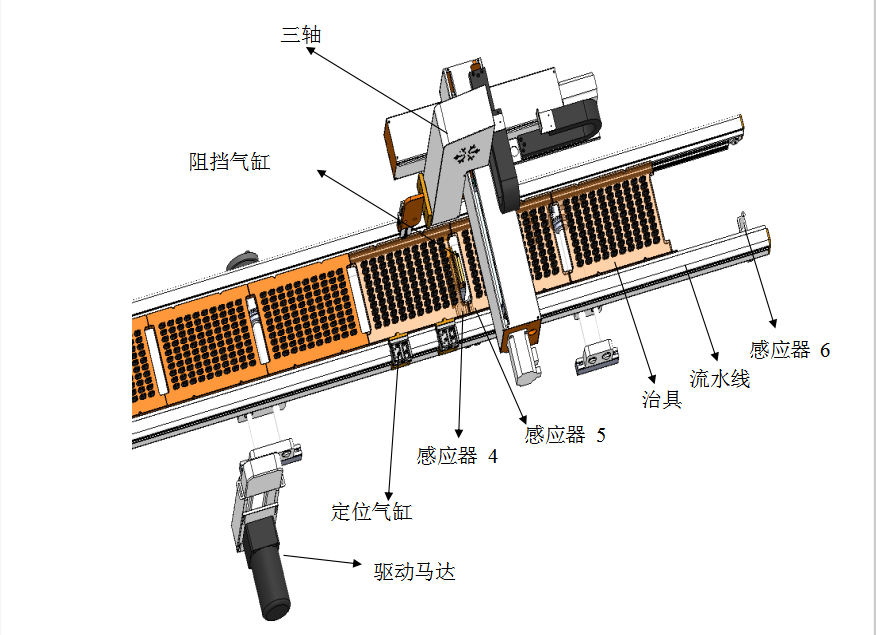

 3、预装盖子流水线工位





                                  3工位图片



预装盖子流水线: 人工将电子烟的盖子摆放在制定的治具板上，然后放入盖子传送链条前端，将触摸屏上的运动模式切换为自动模式后，传送链条将盖子治具板传送到指定的阻挡气缸的位置，感应器4感应到后，传送链条停止转动，定位气缸伸出定位，再将触摸屏上面的运行模式切换为连动模式后，按下启动键，通过三轴连动系统自动把主体油瓶依次放入到转盘上的夹具上，转盘开始依次转动。取完100个料后，定位气缸缩回，阻挡气缸下降，链条开始转动。当感应器5由亮到灭时，阻挡气缸上升。当感应器6被感应到时，流水线停止转动，报警灯报警提示人工取走夹具。



 4、压紧盖子工位

                                                       4工位图片



压紧盖子:控制系统判定到此工位有产品后，下压气缸下降，当下压气缸的下限感应器感应到时，下压气缸回升，完成压紧盖子到油瓶上方的作业。



5、排料工位





                                                                           5工位图片



排料工位: 本工位用于输出产品，当此工位判定到有产品时，将产品送至倾斜轨道流至客户提供的箱体上。



五．设备各按钮功能介绍





1) 电源开关：控制设备电路的通断，往右扭时设备为上电运行状态。

2) 启动：触摸屏上的运动模式切换为自动模式和连动模式后，按下该按钮，设备进入自动运行模式。

3) 紧急停止：当遭遇紧急情况时，按下该按钮使设备进入紧急制动状态；按钮松开后，两个三轴运动系统自动复位。

4) 复位：按下该按钮，设备工站机构执行复位指令。

5) 停止：按下该按钮，设备做完一个周期后，停止运行。

六．人机界面功能介绍



凯发凯发官网入口首页官网入口首页





当设备上电运行时，触摸屏显示为当前初始画面。随意点击触摸屏进入下个界面主控页面

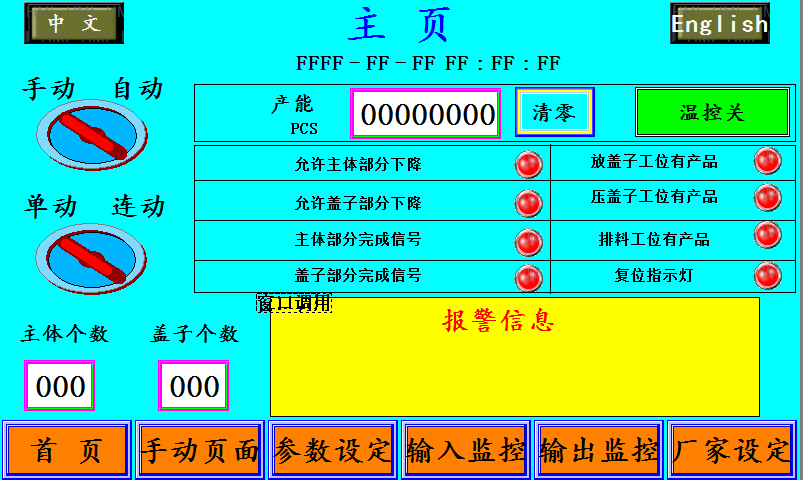

凯发旗舰厅主页



1） 手动/自动：点击可切换设备的手动模式与自动模式。

2） 单动/连动：点击可切换设备的单次动作与连续动作。

3） 主体个数：显示已夹走主体油瓶的数量。

4） 盖子个数：显示已夹走盖子的数量。

5） 产能：累计加工产品的总产量。

6） 清零：长按1s以上，产量清零。

7） 温控开关：点击切换温控器的开与关。

8） 凯发凯发官网入口首页官网入口首页：点击进入开机页面。

9） 手动页面：点击进入手动页面。

10） 参数设定：点击进入参数设定页面。

11） 输入监控：点击进入plc的输入监控页面

12） 输出监控：点击进入plc的输出监控页面

手动页面





在手动模式下，可手动对手动页面各个按钮开关的操作。



参数设定



1）延时循环：设备循环停隔时间。

2）注油时间：设定注油的时间。

3）夹料延时：排料工位夹紧产品的等待时间。

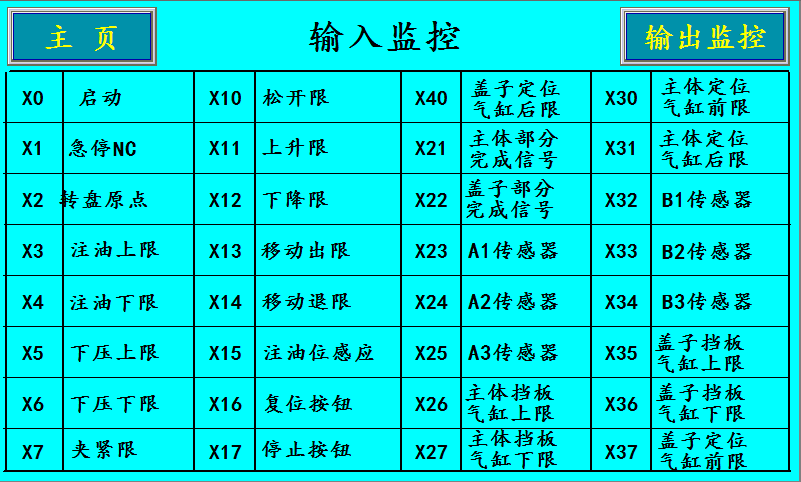

输入监控



 点击进入输入监控页面，可监控plc输入点状态变化。



输出监控



 点击进入输出监控页面，可监控plc输出点状态变化



七、常见问题及解决方法

当我们使用这台机器时，可能会遇到一些问题。以下是凯发旗舰厅的解决方案：

1. 设备无动作:当我们按下启动按钮时，机器无动作了。我们应该检查是否电气系统都打开了，我们可以检查感应开关是否在气缸的原始位置上。此外，我们应该检查是否有任何短路故障或开路故障。.

2. 气缸不工作:首先要检查气缸上的感应开关是否感应到位常亮？再依次检查电磁阀、气缸和电路。我们可以轮流交换，看看有什么问题.

3. 注油阀不注油或漏油:当发现油阀不注油或漏油时，应检查气压是否在一般范围内(约0.5 mpa)，以及是否有地方漏气。如果其他情况都没问题，而且阀门还在漏油，也许我们需要更换阀门的密封圈.



八、设备维护保养

1. 保持机器清洁:我们应该确保机器是干净的，以防有任何东西阻碍机器的正常运行.

2. 注润滑油:建议直线导轨和转盘轴承每月至少应加润滑油一次，以保证设备运行平稳.

3. 密封圈更换:建议油阀密封圈每三个月更换一次。
