一．全自动注油机概述

全自动注油机是一种可以替代传统手工作业的新型机器。这样更方便、更有效率。它可以自动完成几个不同工位的装配过程，包括振动盘给油瓶和电子烟嘴上料、注油、抓取和预装烟嘴、检查烟嘴、拧紧烟嘴、输出产品。



二．主要技术参数及特点



  1、控制系统：分割器、气缸、马达

  2、控制模式: plc 人机界面

  3、生产能力: 2-4秒/个

  4、电源：ac220v/50hz

  5、气源：0.5mpa—0.7mpa

  6、整机外型尺寸（长*宽*高）：800mm×818mm×1550mm

  7、重量：约 280kg




                                               全自动注油机使用说明书

一．全自动注油机概述
全自动注油机是一种可以替代传统手工作业的新型机器。这样更方便、更有效率。它可以自动完成几个不同工位的装配过程，包括振动盘给油瓶和电子烟嘴上料、注油、抓取和预装烟嘴、检查烟嘴、拧紧烟嘴、输出产品。

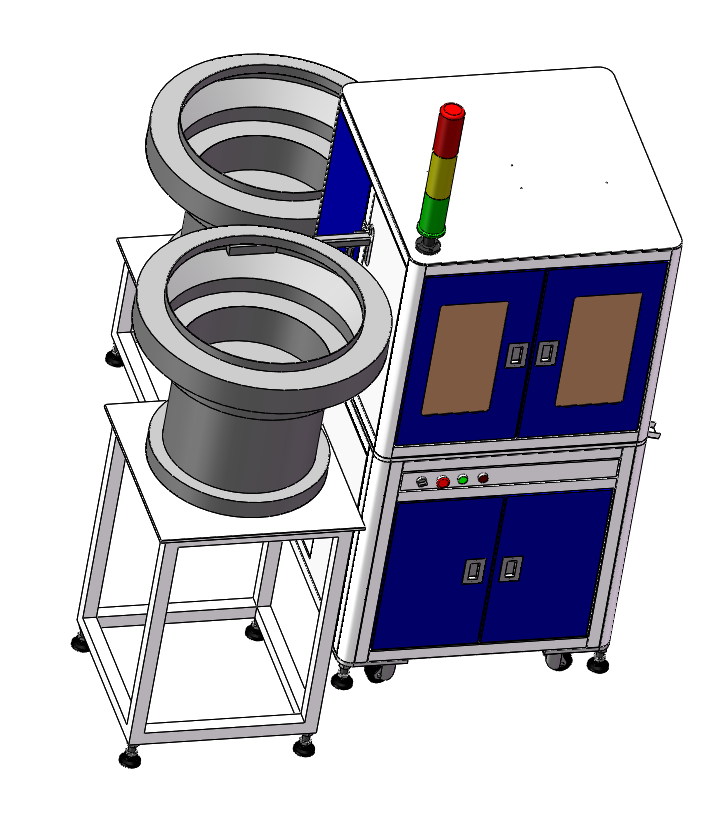

二．三维图片

 三．主要技术参数及特点
 1、控制系统：分割器、气缸、马达
 2、控制模式: plc 人机界面
 3、生产能力: 2-4秒/个
 4、电源：ac220v/50hz
 5、气源：0.5mpa—0.7mpa
 6、整机外型尺寸（长*宽*高）：800mm×818mm×1550mm
 7、重量：约 280kg

四．各工位简介
 1、 送电子烟玻璃主体工位

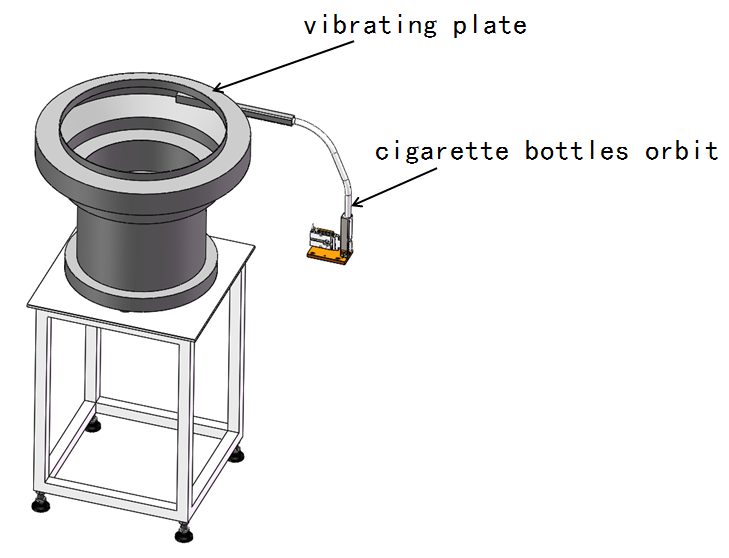

                1工位图片

送电子烟玻璃主体:我们只需要放适量的玻璃主体到振动盘里,玻璃主体会沿着轨道连接到工位1。如上图所示，当我们打开振动盘的电源开关后，玻璃主体就会自动送给。.

 2、 注油工位



2工位图片

注油:当大转盘旋转时，传感器收到信号，油阀将附近1l不锈钢压力罐提供的油注入瓶内。我们可以在触摸屏上设置注油时间。.

3、预装烟嘴工位

3工位图片

预装烟嘴:电子烟烟嘴也是通过振动盘送入适当的位置。在满足要求的情况下，气动夹持器将抓取一个烟嘴，移动到电子烟主体玻璃上头进行预装
4、烟嘴检测工位

4工位图片

检测烟嘴:本工位用于检查烟嘴是否预装在油瓶上。如果没有烟嘴，传感器信号不会改变。信号将被传送到下一工位，下一工位将不会工作，直到有一个烟嘴检查。

5、扭紧烟嘴工位


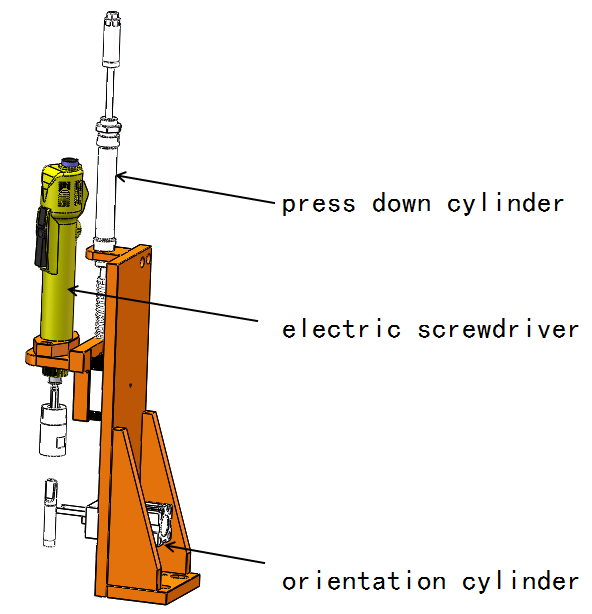

5工位图片

扭紧烟嘴:本工位是将烟嘴固定在玻璃主体上。电动螺丝批持续转动，当扭矩达到设定的扭力时，电动螺丝批就会停止旋转.

6、排料工位

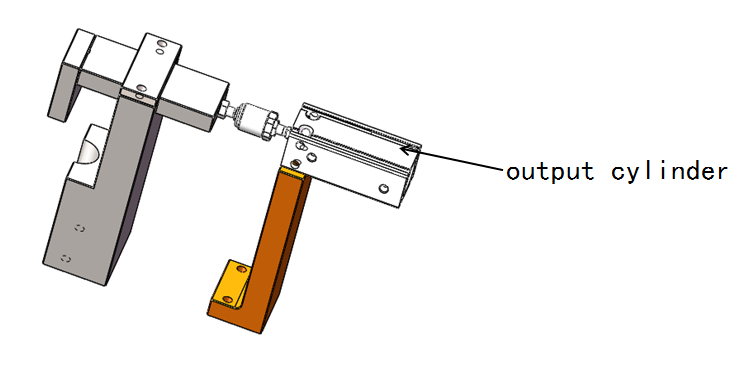

6工位图片


排料工位:本工位用于输出产品，当程序完成后，将产品推至倾斜轨道至客户提供的箱体上.


五．人机界面按钮功能和使用介绍

凯发凯发官网入口首页官网入口首页

按人机界面上任意一点出现以下小窗口

输入密码123进入以下凯发旗舰厅主页画面

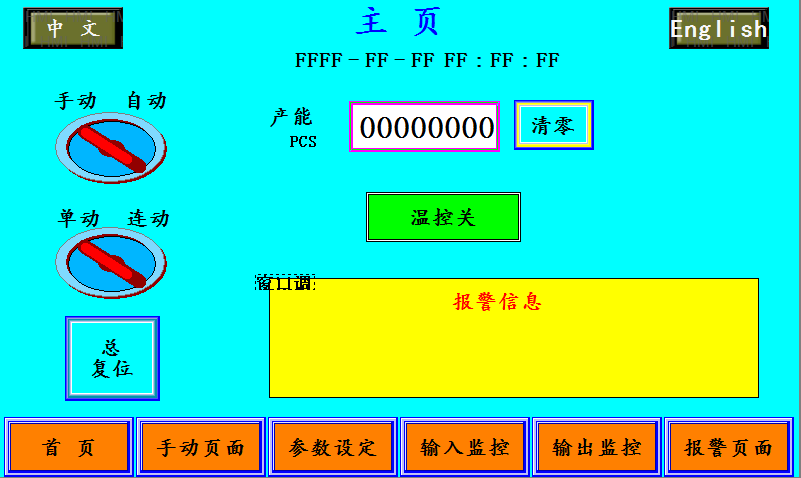

凯发旗舰厅主页

1）手动/自动：点击可切换设备的手动模式与自动模式。
2）单动/连动：点击可切换设备的单次动作与连续动作。
3）总复位：点击设备复位，回到初始步。
4）产能：生产数量累计。
5）清零：长按1s以上，产量清零。
6）报警信息：当设备出现异常时，显示报警信息。
7）凯发凯发官网入口首页官网入口首页：点击进入开机页面。
8）手动页面：点击进入手动页面。
9）参数设定：点击进入参数设定页面。
10）输入监控：点击进入plc的输入监控页面
11）输出监控：点击进入plc的输入监控页面

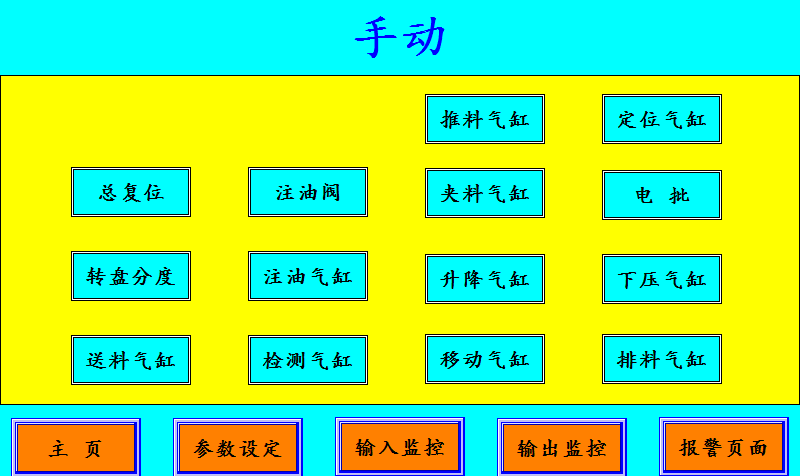

手动页面


在手动模式下，可手动对各个按钮开关的操作
参数设定

1）延时循环：设备循环停隔时间。
2）注油时间：设定注油的时间。
3）夹料延时：抓取烟嘴后的等待时间。
4）检测时间：检测烟嘴所用的时间。
5）玻璃主体感应延时：电子烟玻璃主体感应等待时间。
6）烟嘴材料感应延时：烟嘴感应到后的等待时间。

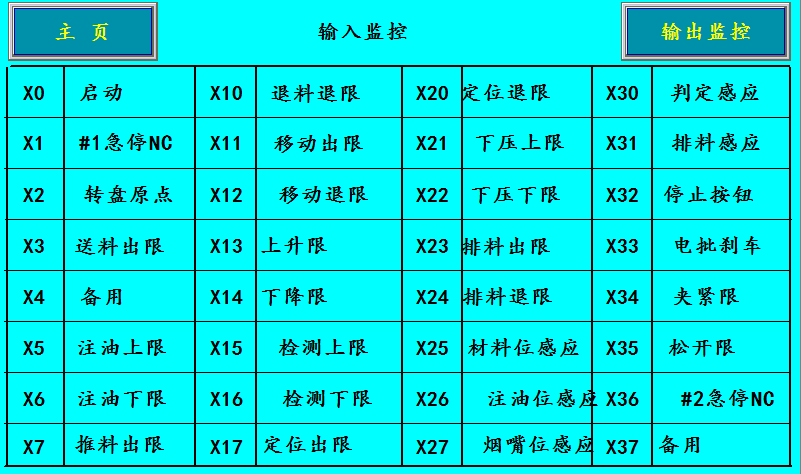

输入监控


点击进入输入监控页面，可监控plc输入点状态变化

输出监控


点击进入输出监控页面，可监控plc输出点状态变化

六、常见问题及解决方法
  当我们使用这台机器时，可能会遇到一些问题。以下是凯发旗舰厅的解决方案：
1、 设备无动作:当我们按下启动按钮时，机器无动作了。我们应该检查是否电气系统都打开了，我们可以检查感应开关是否在气缸的原始位置上。此外，我们应该检查是否有任何短路故障或开路故障。.
2、 气缸不工作:首先要检查气缸上的感应开关是否感应到位常亮？再依次检查电磁阀、气缸和电路。我们可以轮流交换，看看有什么问题.
3、 注油阀不注油或漏油:当发现油阀不注油或漏油时，应检查气压是否在一般范围内(约0.5 mpa)，以及是否有地方漏气。如果其他情况都没问题，而且阀门还在漏油，也许我们需要更换阀门的密封圈.

七、设备维护保养
 1、保持机器清洁:我们应该确保机器是干净的，以防有任何东西阻碍机器的正常运行.
 2、注润滑油:直线导轨每周至少应加润滑油一次，以保证导轨运行平稳.
 3、密封圈更换:建议油阀密封圈每三个月更换一次。

设备参数

型号	tft-zyj-002	tft-zyj-003
尺寸（长/宽/高）	1510*1800*1600	2210*1438*1707
机器重量	270kg	350kg
注油精度	±0.05ml
显示 编辑模式	信捷plc 信捷触摸屏
工作模式	全自动
驱动电机		雷赛伺服电机
驱动模式		雷赛伺服电机 tbi丝杆
工作温度	5-40℃
工作湿度	20-90%无结露
功率	1000w	2000w
