悬臂式单龙门视觉点胶机

一、设备参数：

型    号:tft-331r

有效行程:x/y/z(mm)r:300/300/100mm360ﾟ

z轴负载:3kg

相机像素：500w  分辨率：2600x2160

镜    头:12mm工业高清镜头

软    件:win7 -64位旗舰版电脑系统

视觉系统：长恒创新

移动速度: x&y / z (mm/sec):400/300mm

重复精度:±0.5mm

外形尺寸:1610×1412×1863mm

机器重量:约150kg

马达系统:闭环步进电机

操作模式:点到点/连续线段,

传动方式:同步带精密直线导轨

编辑模式: pc

输入电源:ac220v

工作环境温度:5～40℃

工作环境湿度:20~90% 无结露





二、功能特性：

适用于各个行业的点胶，如电子元件、汽车配件、吊牌等，其可替代人工在各种平面或曲面的产品上进行快速打点、画线、画圆等点胶作业，并可控制出胶时间、断胶时间等特点，实现流水线在线跟踪点胶，省去操作工人。

 三、功能特点：

1.可保存任意多产品模板，多种高度不一样产品同时生产加工；

2.点胶轨迹采用ccd视觉示教，简单、方便、高精度，一个产品可示教多条不同高度的轨迹；

3.无须夹具，产品只要放置到流水线上即可，可任意角度摆放；

4.轨迹定位精度可根据产品点胶面尺寸调整；

5.操作方便，可靠性高。

6.适合各行业的点胶、划胶、灌胶、点漆、滴胶、滴油、涂覆等作业需求。

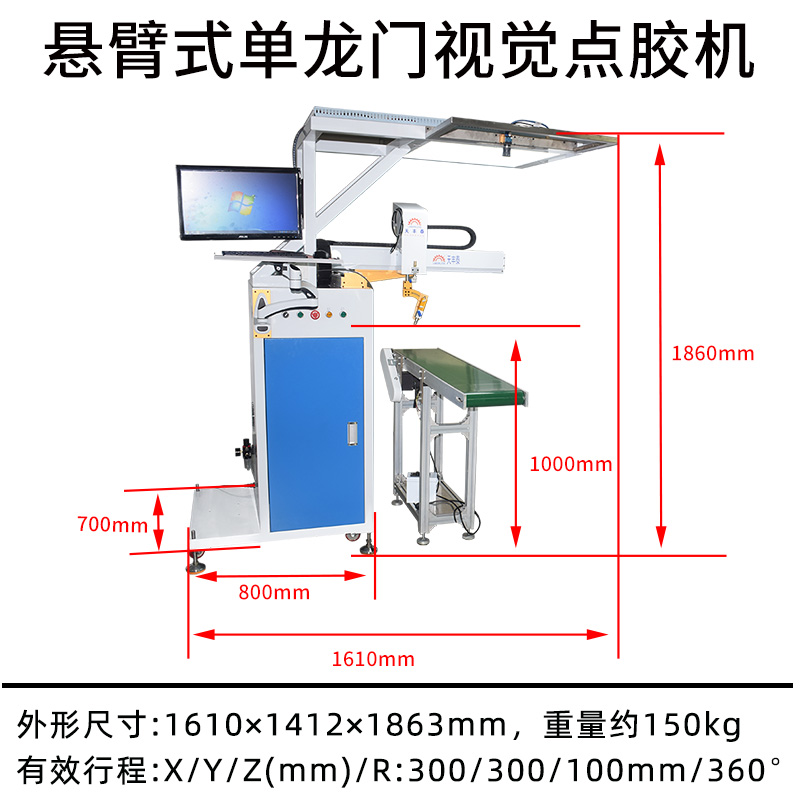

 四、产品尺寸图：
